Description

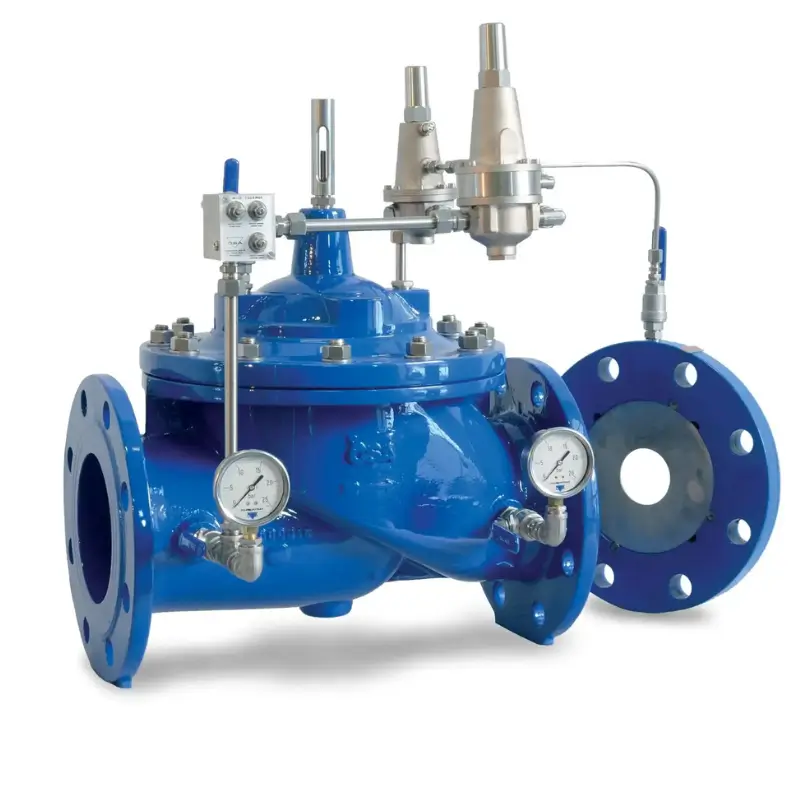

La vanne de régulation Mod. XLC 331/431 est un dispositif à fonctionnement 100% hydraulique qui assure simultanément la réduction et la stabilisation de la pression aval à une valeur constante, tout en limitant le débit à une valeur maximale prédéfinie, indépendamment des variations de la demande. Fabriquée avec un corps en fonte ductile revêtu d’époxy et des parties internes en acier inoxydable, elle est conçue pour minimiser la perte de charge, le bruit et les dommages liés à la cavitation. Elle est normalement équipée d’un indicateur visuel de position et d’un ensemble plaque à orifice, connecté au pilote, pour la mesure et le contrôle du débit.
Caractéristiques
- Corps en fonte ductile revêtu époxy.
- Parties internes en acier inoxydable.
- Fonctionnement 100% hydraulique.
- Double fonction : réduction et stabilisation de la pression aval, et limitation du débit à une valeur maximale.
- Commande assurée par deux pilotes à 2 voies distincts et réglables : un pour la réduction de la pression aval (14) et un pour le contrôle du débit (5).
- Mesure du débit assurée par un ensemble plaque à orifice (15) fourni, sur lequel la pression est détectée.
- Indicateur visuel de position (équipement standard).
- Conception optimisée pour réduire la perte de charge, le bruit et les dommages liés à la cavitation.
- Dispositif de régulation CSA avec filtre GR.I.F.O. (4) pour garantir le temps de réponse et la précision de la vanne.
Conditions d’utilisation
- Fluide : Eau traitée.
- Température maximale du fluide : .
- Pression minimale de fonctionnement : 1,5 bar.
- Pression maximale de fonctionnement : 16 bars (valeurs supérieures sur demande).
- Plage de réglage du pilote de réduction de pression aval :
- Ressort rouge : De 1,5 à 15 bars.
- Plage de réglage du pilote de contrôle du débit :
- L’ensemble plaque à orifice est calculé et usiné en fonction du débit maximum souhaité.
- Une plage de réglage de la valeur est possible selon l’organigramme de régulation fourni avec la vanne.
Raccordement
- Les informations concernant la gamme de diamètres nominaux (DN) et les standards de perçage des brides ne sont pas spécifiées dans les pages fournies du document.
Norme de référence
- Les informations concernant les normes de conception ou de certification (ex: EN 1074) ne sont pas spécifiées dans les pages fournies du document.
