Description

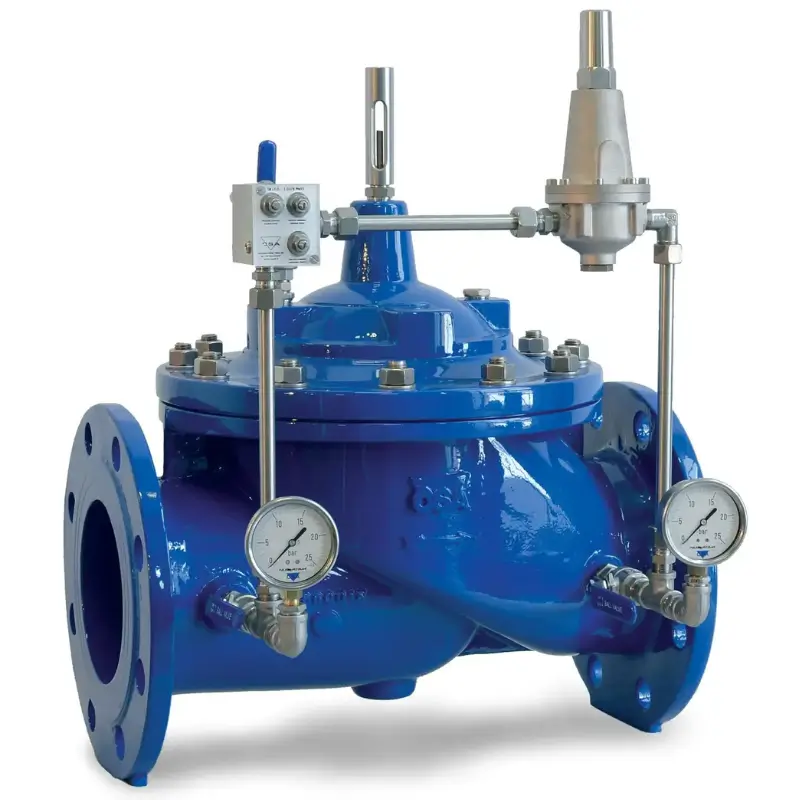

Le réducteur stabilisateur de pression aval Mod. XLC 310/410 est une vanne de régulation à fonctionnement 100% hydraulique qui réduit et stabilise la pression aval à une valeur constante, indépendamment des demandes en débit et de la variation de la pression amont. Fabriqué avec un corps en fonte ductile avec revêtement époxydique et des parties internes en acier inoxydable, il est conçu pour minimiser la perte de charge, le bruit et les dommages liés à la cavitation. Ce modèle est normalement équipé d’indicateurs visuels de position et peut être adapté à un large éventail d’applications grâce à sa conception modulable.
Caractéristiques
- Corps en fonte ductile avec revêtement époxydique.
- Parties internes en acier inoxydable.
- Fonctionnement 100% hydraulique commandé par un pilote à 2 voies à consigne réglable.
- Indicateurs visuels de position (équipement standard).
- Conception optimisée pour une faible perte de charge, une réduction du bruit et une résistance à la cavitation.
- Unité de régulation avec filtre GR.IF.O pour un contrôle précis du temps de réponse de la vanne.
- Le dispositif anti-cavitation AC est recommandé pour une meilleure résistance à la cavitation et une régulation précise en cas de faible débit.
Conditions d’utilisation
- Fluide : Eau traitée.
- Température maximale : .
- Pression minimale de fonctionnement : 0,7 bar.
- Pression maximale de fonctionnement : 25 bars.
- Plage de réglage du pilote aval :
- Ressort bleu : de 0,7 à 7 bars.
- Ressort rouge : de 1,5 à 15 bars.
- Valeurs supérieures (jusqu’à 25 bars) sur demande.
- Valeurs inférieures à 0,7 bars disponibles avec pilotes haute sensibilité.
Raccordement
- Les informations concernant la gamme de diamètres nominaux (DN) et les standards de perçage des brides ne sont pas spécifiées dans les pages fournies du document.
Norme de référence
- Les informations concernant les normes de conception ou de certification (ex: EN 1074) ne sont pas spécifiées dans les pages fournies du document.
